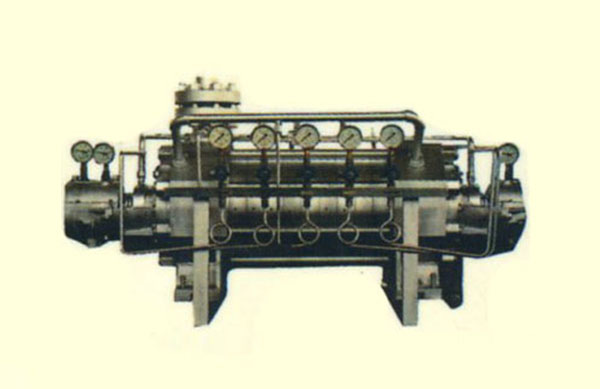

DY型多级离心油泵

概述

DY型多级离心油泵是我厂在消化引进先进技术的基础上，自行开发的新产品，完全按美国石油学会API610标准(第八版)设计制造。主要用于输送不含固体颗粒的石油产品、石油化工流程及其它化学工业产品，也可用于锅炉给水。被输送介质温度范围-45~ +200C。

性能范围

流量: Q=8.4~350m³/h

扬程: H=400~1560m

DY型多级离心油泵

产品特点

1.采用国内外新水力模型，效率高，汽蚀性能好。

2.振动噪音小，运行安全可靠。

3.安装维修方便。

4.配套齐全，可控性好。

5.加工制造精度高，主要承压件为锻造不锈钢或碳钢。

泵结构简介

DY型泵为卧式、单壳体、径向剖分式多级离心泵，吸入口、吐出口法兰均垂直向上，水平中心线支撑: DYP型泵吸入口为水平，吐出口可水平也可垂直，底脚支撑。

叶轮、平衡鼓、轴套等依次装在轴上，转子部件由两端轴承作径向支撑和轴向限位。

轴向力由双平衡鼓平衡，残余轴向力由推力轴承承受。用穿杠把吸入段、中段、吐出段联接成一体。

轴承采用滑动轴承，推力轴承为向心推力球轴承或米切尔推力轴承。

轴承润滑采用自润滑(油环)或强制润滑。

静密封采用金属面密封、缠绕垫密封和“O"型密封圈密封。

动密封为机械密封，冲洗方式有自循环冲洗、抽头冲洗及外冲洗三种方式。

传动

可用电动机或燃汽轮机等其它原动机通过膜片联轴器直接驱动，从传动端看泵为顺时针方向旋转。
