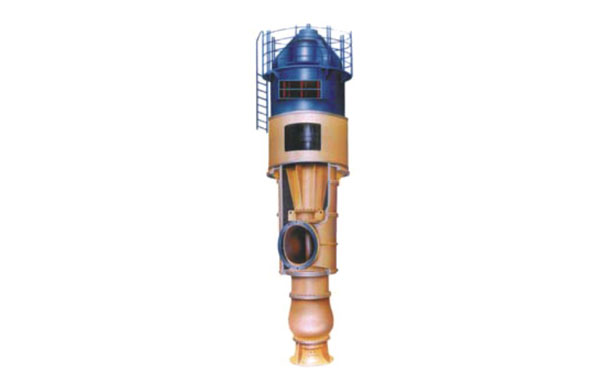

H型立式斜流泵

H型立式斜流泵概述

立式斜流泵特别适合作电厂循环水泵之用，也可作钢铁厂、船坞等各工业输水泵及城市送水、排污、盐田输卤、排水和农田排灌泵等之用。

性能范围

流量：Q=600~54000m3/h

扬程: H=4~95m

产品特点

1.体积小，重量轻，机组占地面积小，启动前不用灌水。

2.效率高，泵效率达80~91%左右。

3.汽蚀性能好。

4.安全可靠，使用寿命长。适用于输送55C以下的清水、  海水等液体。经特殊设计的泵也可输送污水、卤水及85C以下的液体。

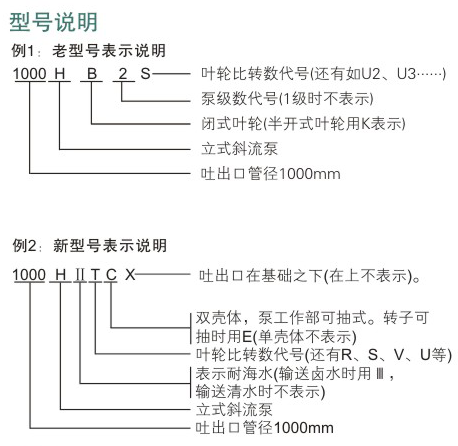

H型立式斜流泵型号说明

结构

H型泵为单、双级立式离心或斜流式叶轮并带导叶体的泵。

1.泵机连接方式(见立式斜流泵安装形式图)。单基础: 机泵直联，安装在一个基础上。其中泵的吐出口管在泵基础之上，也有在泵基础之下。双基础: 机泵安装在各自的基础上。

2 泵的吸入水池为湿坑式，即将泵直接插入开敞的水渠中(根据用户需要，也可以设计成干坑式结构)。

3.泵采用可调结构，叶片在运转过程中可直接调节，叶片调节范围+2.750--100 。

4.泵中间的轴承为水润滑橡胶轴承、BBF轴承或赛龙轴承。

5.泵轴设有轴护管，护管内充有洁净的压力水，以润滑轴承。特殊环境下，也可油润滑铜合金轴承，或用抗干磨轴承，泵本身输送介质润滑。

6.泵可分为转子(叶轮、轴、护管、轴承、轴封等)和导叶体可抽出的双壳式(见1400HTCXE.  1600HK、1800HK型泵结构图)和不可抽出的单壳式结构(见2200HB型泵结图)。

7 泵的轴向推力大部分由电动机的止推轴承承受，吐出口径为350-1000mm的部分泵，可根据需要设计成由泵本身的止推轴承来承受轴向力，见H型泵结构图(350-1000mm口径)。

轴封

泵上端设有填料函，采用软填料密封，也可采用机械密封，或停车密封。轴封处装有可更换的轴套以保护泵轴。

传动

泵通过刚性联轴器由电动机直接驱动。从传动端看，泵为顺时针方向旋转。一般来说泵允许短时间反转，当用户不允许泵反转时也可加止逆机构。

注: 部分泵采用弹性联轴器连接(泵本身有止推轴承时)。
