凝结水泵厂家讲解凝结泵的工作原理

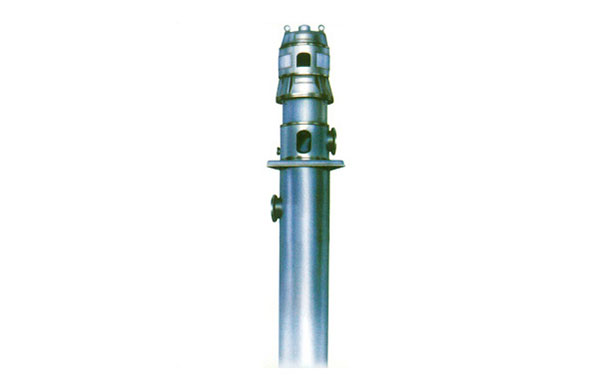

凝结水泵是立式筒袋型双层壳体结构，首轮为单吸或双吸形式，次级叶轮与末级叶轮通用，为单吸形式。

首级壳为碗形壳或螺旋壳，次级、末级壳为碗形壳；泵轴设有多处径向支承，泵转子轴向负荷可由泵本身推力轴承承受，也可由电机承受；轴封可以为填料密封或机械密封，泵转子轴系含两根轴，轴间联接为卡环筒式联轴器，泵机联接为弹性柱销联轴器或刚性联轴器联接；吸入与吐出接口分别位于泵筒体和吐出座上，并呈180°水平布置。

凝结水泵流量要求：热水井流量t/h--作为凝结水泵组的设计工况点即流量工况点。水泵运行时间概率最长的供水量在该区域内运行，效率予保证。选定该区域的一个工作点作为凝结水泵经济运行工况点，以此工况点作为凝结水泵效率考核工况点。凝结水泵最小流量：泵最小流量不超过额定流量的25%,供方在投标书中供货前提出最小流量如何确定的计算书或实质性的说明（包括性能曲线）。

通过对凝结水泵结构特点认真分析，水泵转子由可倾式推力瓦定位，靠重力自动垂直找正。判定如果水泵定子部分安装不垂直，必将导致泵本身垂直度偏差大引起动静碰磨，运行中产生振动。经过在现场对两台机组四台凝结水泵组基础台板水平实地测量，从而找到2号机1号凝结水泵组振动大根源是其基础台板水平差。通过调整凝结水泵组基础台板水平，保证电机、泵体的垂直度，消除动静碰磨，根本性解决历时5年多时间的振动。

针对该形式的凝结水泵，只要泵组基础台板水平合格，通过电机与泵对轮找正端面张口偏差值大小即可判定电机、泵本身组装质量好坏，轴系垂直度是否合格。所以立式泵对轮中心找正问题不能忽视！凝结水泵组是否振动，与泵、电机的安装、检修质量均分不开，各专业间相互配合等也值得以后工作中给予高度重视。
